小型潜水电泵的性能检测
能力验证作业指导书

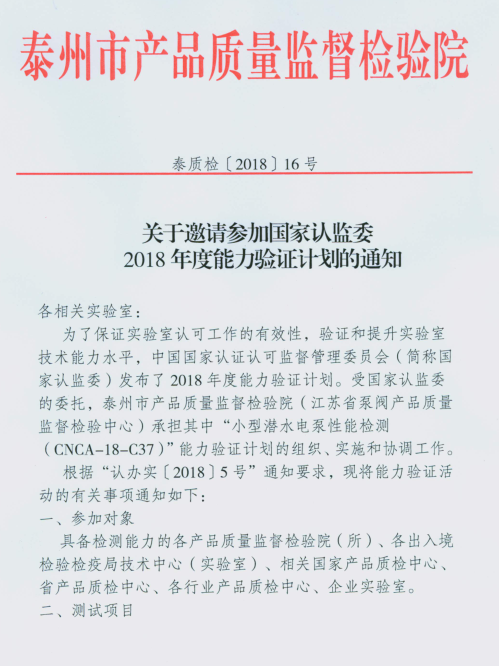

本次能力验证计划由中国国家认证认可监督管理委员会（简称国家认监委）组织，根据认办实〔2018〕5号附件3《国家认监委2018年能力验证计划（C类项目）》通知要求，“泰州市产品质量监督检验院（江苏省泵阀产品质量监督检验中心）”
负责实施“小型潜水电泵性能检测”能力验证计划。本计划中，贵实验室的代码为： 。
为保证本次能力验证工作顺利进行，特作如下说明：
1
样品
1.1 实验室在收到样品后，首先应拍照记录样品到达实验室的情况，接着旋开紧固螺栓进行开箱，禁止野蛮操作损坏包装箱，开箱后首先确认样品是否完好，同时填写《被测物品接收状态确认表》（见附件1）中以传真方式1日内传回实施机构。
1.2 本计划共有1台小型潜水电泵样品用于流转，采用金属箱包装，样品编号为“001”，基本参数见下表：
样机名称 | 小型潜水电泵 | 样机型号 | QX15-15-1.5 | 试验管路 | DN40mm |
规定流量 | 15 m3/h | 规定扬程 | 15 m | 转速 | 2860r/min |
额定功率 | 1.5 kW | 机组效率 | -- | 编号 | 001 |
1.3 样品的流转：各实验室在收到实施机构传达的《能力验证样品发送表》（见附件2）后，应填写《被测物品接收状态确认表》中发送单位应填写内容，在规定时间完成检测后，将样品按规定要求包装，托运或送至下一实验室。
1.4 样品包装要求：样品包装前由专职人员检查使用说明书、《被测物品接收状态确认表》、装箱单等，对产品外观做最后检查，并做好记录。包装箱应牢固可靠，保证产品在包装后不晃动，在产品四周和顶部放置合适的泡沫板，并防止表面划伤，防止电缆受到挤压；为防雨、防潮，要在产品表面覆盖塑料薄膜；包装箱上应有必要的标志，特别如：防潮、易碎、向上标志，以及发送地点、接受人、发送单位、外形尺寸等。包装前后拍照留作证据。
2
检测

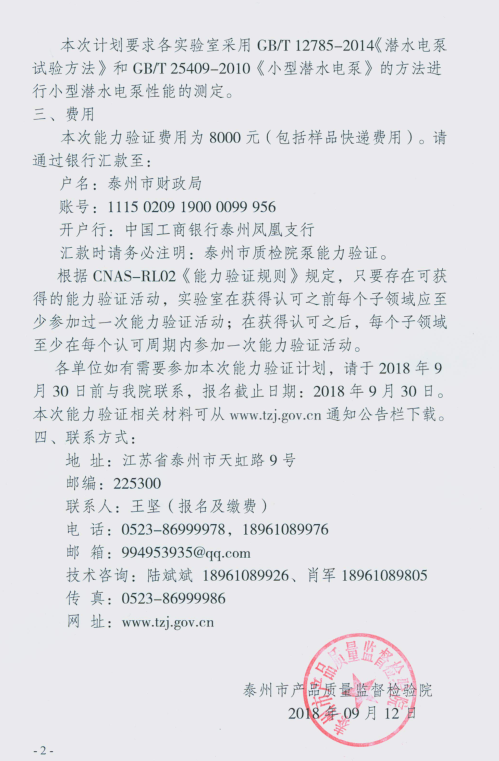

本计划要求参加实验室按照GB/T 12785-2014《潜水电泵 试验方法》和GB/T
25409-2010《小型潜水电泵》标准检测水泵的参数：流量、扬程、转速、电机输入功率和电泵效率。(其中：转速、电机输入功率和电泵效率作为统计分析数据使用，不参与考核)其中扬程为规定流量点扬程、流量为规定扬程点流量、转速为规定流量点转速、电机输入功率为规定流量点电机输入功率、电泵效率为规定流量点电泵效率。
注意：（1）试验开始前，试验人员应首先测量被测样品的绝缘电阻，确保安全性能符合要求的情况下方可将样品接入管路。
（2）为了保证电机的热稳定性，此次计划规定：通电后，调节样品的流量至规定点后连续运转1小时，接着进行样品的性能试验。
（3）为了保证样品的稳定性和安全性，请各实验室人员不得拆卸样品泵，仔细检查泵的漆封和绝缘电阻。
3、
结果反馈
请各实验室于收到样品4个工作日内，将《小型潜水电泵性能检测》结果报告单提供给实施机构，要求提供电子扫描件和纸质文件(包括结果报告单、测量仪器、仪表计量检定或校准证书复印件、性能试验原始数据和曲线，以邮戳为准)。无故未按期提交结果单的实验室，其结果将不列入本计划统计。检测结果等相关信息填写在“《小型潜水电泵性能检测》结果报告单”（见附件3）中，测试结果单位和保留小数按下表中要求。
规定流量点 扬程 （m） | 规定扬程点 流量 （m3/h） | 规定流量点 转速 （r/min） | 规定流量点 电机输入功率 （kW） | 规定流量点 电泵效率 （%） |
保留2位小数 | 保留2位小数* | 保留1位小数 | 保留3位小数 | 保留2位小数* |
4、
告知
在本次能力验证计划实施过程中，严禁参加实验室相互串通结果，一经发现国家认监委将撤销相关项目的认可资格。
5、
联系方式
实施机构：泰州市产品质量监督检验院/江苏省泵阀产品质量监督检验中心
联系方式：
地 址：江苏省泰州市天虹路9号 邮编：225300
联系人：王坚；电 话：0523-86999978
18961089976 邮 箱：994953935@qq.com
技术咨询：陆斌斌
18961089926、肖军18961089805；
关于本次能力验证费用的说明
参加本次能力验证的实验室，需交纳8000元费用。请通过银行汇款至：
户名：泰州市财政局账号：1115 0209 1900 0099
956
开户行：中国工商银行泰州凤凰支行
如发票名头与汇款人名称不一致，请发邮件至994953935@qq.com说明
联系人：王 坚
联系电话：0523-86999978
18961089976
传 真：0523-86999986
